Datos del producto:
Pago y Envío Términos:
|
Material: | GCr15SiMn/GCr15 | Uso: | caja de cambios del extrusor de la comida |
---|---|---|---|
Rodillo: | Rodillo cilíndrico | Precisión: | P4 P5 |
Plazo de expedición: | En stock | PAQUETE: | Cartón |

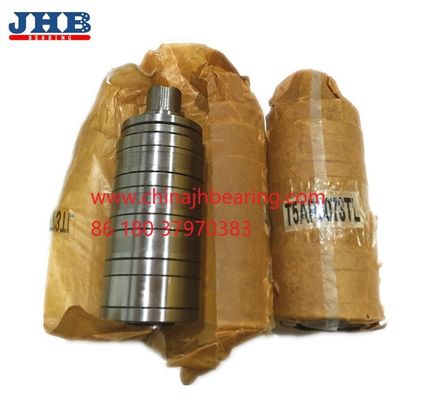

Rodamientos de rodillos empujados en tándem para el extrusor de tornillo gemelo T3AR3278 M3CT3278 32*78*84m m
Viejo código que lleva en tándem | Nuevo código que lleva en tándem | Unidad básica del tamaño (milímetros) |
Grado de la carga básica Unidad (KN) |
peso | material | |||
Diámetro interno | Diámetro externo | Altura | Cr | Corazón | kilogramo | |||
T3AR3278 | M3CT3278 | 32 | 78 | 84 | 290 | 847 | 1,95 | GCr15 de acero |
Catálogo en tándem del transporte de 3 filas que lleva
基本尺寸 | 基本额定负荷 | 重量 | 原代号 | 现代号 | |||
Dimensiones principales | Grados de la carga básica | Peso | Old_spec | Designaciones | |||
动 | 静 | ||||||
d | D | H | dyc_Cr | stc_Cor | |||
milímetro | KN | kilogramo | |||||
4 | 20 | 32 | 16 | 41 | 0,053 | T3AR420 | M3CT420 |
4 | 20 | 32 | 21 | 44 | 0,061 | T3AR420A | M3CT420A |
4 | 20 | 32 | 17 | 42 | 0,053 | T3AR420EA | M3CT420EA |
6 | 45 | 69 | 136 | 259 | 0,4 | T3AR645 | M3CT645 |
12 | 42 | 62,4 | 120 | 300 | 0,41 | T3AR1242E | M3CT1242E |
19 | 49 | 67 | 148 | 425 | 0,5 | T3AR1949E | M3CT1949E |
23 | 85 | 97 | 320 | 1545 | 3,118 | T3AR2385 | M3CT2385 |
24 | 68 | 70 | 161 | 772 | 1,4 | T3AR2468 | M3CT2468 |
24 | 68 | 70 | 161 | 772 | 2,38 | T3AR2468A1a | M3CT2468A1a |
24 | 68 | 70 | 161 | 772 | 1,75 | T3AR2468A | M3CT2468A |
24 | 68 | 70 | 161 | 772 | 2,31 | T3AR2468A1 | M3CT2468A1 |
28 | 66 | 82 | 334 | 825 | 1,224 | T3AR2866 | M3CT2866 |
28 | 90 | 98 | 336 | 1411 | 3,48 | T3AR2990 | M3CT2990 |
30 | 73 | 89 | 197 | 267 | 2,05 | T3AR3073 | M3CT3073 |
32 | 78 | 84 | 290 | 847 | 1,93 | T3AR3278 | M3CT3278 |
33 | 105 | 115 | 416 | 1916 | 5,42 | T3AR33105 | M3CT33105 |
38 | 150 | 163 | 935 | 4768 | 15,6 | T3AR38150 | M3CT38150 |
40 | 110 | 123 | 465 | 2265 | 6,264 | T3AR40110 | M3CT40110 |
50 | 160 | 167 | 820 | 3950 | T3AR50160 | M3CT50160 | |
420 | 900 | 768 | 2900 | 126000 | T3AR420900 | M3CT420900 | |
Los transportes en tándem ofrecen una solución óptima dondequiera que los requisitos siguientes se apliquen:
■pequeño sobre radial del diseño
■altas fuerzas axiales
■vida útil larga
■energía friccional baja.
Los transportes en tándem han probado eficaz principalmente en las cajas de cambios para los extrusores de tornillo solos y gemelos en la industria del caucho y de plásticos.
Otros usos posibles incluyen:
■equipo de perforación del agujero profundo
■soldadoras de fricción.
Máquina plástica del extrusor
Uso de transportes en tándem
Al usar los transportes en tándem, las recomendaciones siguientes se deben adherir:
1. carga: el 1% del grado dinámico de la carga básica. El grado dinámico de la carga básica de cada transporte en tándem. Las figuras no enumeradas serán proporcionadas por el instituto de la salida a petición.
2. dirección de la parte radial: los rodamientos cilíndricos de los rodamientos de rodillos del complemento completo o de rodillos de aguja pueden ser utilizados.
3. elimine la inclinación: las piezas favorables se deben trabajar a máquina para eliminar cualquier inclinación.
4. montaje de tolerancias: recomendó las tolerancias de montaje siguientes: eje f6 y diámetro interior F7 de la vivienda.
5. lubricación: los transportes en tándem se deben lubricar siempre por la circulación del aceite.
lista que lleva en tándem de 3 filas como folllowing:
Old_spec | Designaciones |
T3AR420 | M3CT420 |
T3AR420A | M3CT420A |
T3AR420EA | M3CT420EA |
T3AR645 | M3CT645 |
T3AR1242E | M3CT1242E |
T3AR1949E | M3CT1949E |
T3AR2385 | M3CT2385 |
T3AR2468 | M3CT2468 |
T3AR2468A1a | M3CT2468A1a |
T3AR2468A | M3CT2468A |
T3AR2468A1 | M3CT2468A1 |
T3AR2866 | M3CT2866 |
T3AR2990 | M3CT2990 |
T3AR3073 | M3CT3073 |
T3AR3278 | M3CT3278 |
T3AR33105 | M3CT33105 |
T3AR38150 | M3CT38150 |
T3AR40110 | M3CT40110 |
T3AR50160 | M3CT50160 |
T3AR420900 | M3CT420900 |
La precisión de JinHang que lleva los transportes cilíndricos del rodillo T3AR3278 M3CT3278 del empuje en tándem de la oferta tiene las características del pequeño tamaño seccionado transversalmente radial, de la estructura compacta, de la capacidad de carga axial grande, de la carga uniforme de cada fila de rodillos, de la resistencia de desgaste, del ruido bajo de la vibración y de la larga vida. Son extrusores de tornillo gemelos paralelos. Transporte ideal del eje del tornillo.
El transporte en tándem incluyendo dos, tres, cuatro, cinco, seis, siete u ocho filas de transportes en tándem en la muestra de la compañía según la distancia de centro del tornillo, el espacio y el tamaño de la carga. La compañía también acepta los transportes en tándem de tamaños y las estructuras con excepción de la muestra.
