Datos del producto:
Pago y Envío Términos:
|
Material: | GCr15SiMn/GCr15 | Uso: | caja de cambios del extrusor de la alimentación de la comida |
---|---|---|---|
Rodillo: | Rodillo cilíndrico | Precisión: | P4 P5 |
Plazo de expedición: | En stock | PAQUETE: | Cartón |

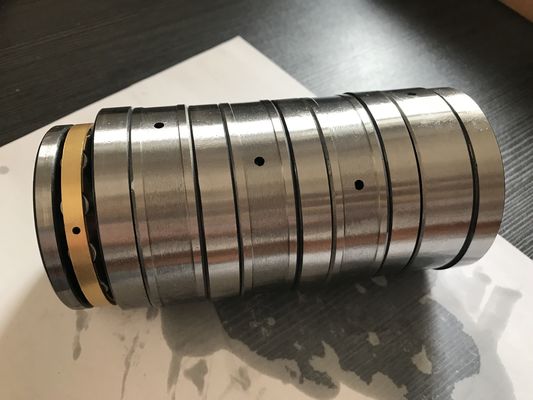

Extrusor paralelo T4AR2047 M4CT2047 20*47*79m m del gemelo-tornillo de la industria de goma
T4AR2047 M4CT2047 se utiliza principalmente para el extrusor de tornillo gemelo paralelo en la industria de goma y plástica, y también utilizado en tornillo clave la industria de transformación del aceite, plataforma de perforación del agujero profundo para la colocación bien de la perforación y de tubo y la máquina de dibujo.
Viejo código que lleva en tándem | Nuevo código que lleva en tándem | Unidad básica del tamaño (milímetros) |
Grado de la carga básica Unidad (KN) |
peso | material | |||
Diámetro interno | Diámetro externo | Altura | Cr | Corazón | kilogramo | |||
T4AR2047 | M4CT2047 | 20 | 47 | 79 | 141 | 453 | 0,67 | GCr15 de acero |
Catálogo en tándem del transporte que lleva 4row
基本尺寸 | 基本额定负荷 | 重量 | 原代号 | 现代号 | |||
Dimensiones principales | Grados de la carga básica | Peso | Old_spec | Designaciones | |||
动 | 静 | ||||||
d | D | H | dyc_Cr | stc_Cor | |||
milímetro | KN | kilogramo | |||||
5 | 27 | 52 | 40 | 105 | 0,155 | T4AR527 | M4CT527 |
5 | 27 | 52 | 40 | 105 | 0,142 | T4AR527E | M4CT527E |
5 | 37 | 78 | 120 | 228 | T4AR537 | M4CT537 | |
6 | 45 | 92 | 182 | 466 | 0,72 | T4AR645E | M4CT645E |
10 | 37 | 79 | 84 | 275 | 0,486 | T4AR1037 | M4CT1037 |
10 | 37 | 79 | 84 | 275 | 0,55 | T4AR1037A | M4CT1037A |
11 | 34 | 52,5 | 55 | 155 | 0,25 | T4AR1134 | M4CT1134 |
12 | 42 | 83,5 | 108 | 356 | 0,62 | T4AR1242 | M4CT1242 |
18 | 60 | 101 | 201 | 809 | 1,62 | T4AR1860 | M4CT1860 |
18 | 58 | 101 | 177 | 728 | 1,426 | T4AR1858 | M4CT1858 |
19 | 49 | 88,5 | 265 | 669 | 0,74 | T4AR1949E | M4CT1949E |
20 | 60 | 101 | 201 | 809 | 1,62 | T4AR2060 | M4CT2060 |
20 | 47 | 79 | 141 | 453 | 0,67 | T4AR2047 | M4CT2047 |
22 | 64 | 102,5 | 201 | 763 | 1,7 | T4AR2264 | M4CT2264 |
22 | 64 | 101 | 201 | 763 | 2,11 | T4AR2264A | M4CT2264A |
23 | 62 | 105 | 202 | 815 | 1,63 | T4AR2362 | M4CT2362 |
23 | 62 | 105 | 202 | 815 | 2,14 | T4AR2362A | M4CT2362A |
23 | 85 | 129,5 | 427 | 2060 | 4,152 | T4AR2385 | M4CT2385 |
25 | 98 | 150 | 661 | 2541 | 8,3 | T4AR2598 | M4CT2598 |
Los transportes en tándem ofrecen una solución óptima dondequiera que los requisitos siguientes se apliquen:
■pequeño sobre radial del diseño
■altas fuerzas axiales
■vida útil larga
■energía friccional baja.
Los transportes en tándem han probado eficaz principalmente en las cajas de cambios para los extrusores de tornillo solos y gemelos en la industria del caucho y de plásticos.
Otros usos posibles incluyen:
■equipo de perforación del agujero profundo
■soldadoras de fricción.

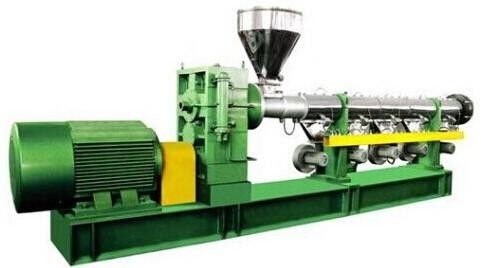

Máquina plástica del extrusor
Uso de transportes en tándem
Al usar los transportes en tándem, las recomendaciones siguientes se deben adherir:
1. carga: el 1% del grado dinámico de la carga básica. El grado dinámico de la carga básica de cada transporte en tándem. Las figuras no enumeradas serán proporcionadas por el instituto de la salida a petición.
2. dirección de la parte radial: los rodamientos cilíndricos de los rodamientos de rodillos del complemento completo o de rodillos de aguja pueden ser utilizados.
3. elimine la inclinación: las piezas favorables se deben trabajar a máquina para eliminar cualquier inclinación.
4. montaje de tolerancias: recomendó las tolerancias de montaje siguientes: eje f6 y diámetro interior F7 de la vivienda.
5. lubricación: los transportes en tándem se deben lubricar siempre por la circulación del aceite.
lista que lleva en tándem de 4 filas como folllowing:
原代号 | 现代号 |
Old_spec | Designaciones |
T4AR527 | M4CT527 |
T4AR527E | M4CT527E |
T4AR537 | M4CT537 |
T4AR645E | M4CT645E |
T4AR1037 | M4CT1037 |
T4AR1037A | M4CT1037A |
T4AR1134 | M4CT1134 |
T4AR1242 | M4CT1242 |
T4AR1860 | M4CT1860 |
T4AR1858 | M4CT1858 |
T4AR1949E | M4CT1949E |
T4AR2060 | M4CT2060 |
T4AR2047 | M4CT2047 |
T4AR2264 | M4CT2264 |
T4AR2264A | M4CT2264A |
T4AR2362 | M4CT2362 |
T4AR2362A | M4CT2362A |
T4AR2385 | M4CT2385 |
T4AR2598 | M4CT2598 |
La precisión de JinHang que lleva los transportes graduales de los transportes T4AR2047 M4CT2047 20*47*79m m del rodillo del empuje del tándem de la oferta de la alimentación del extrusor cilíndrico de la comida tiene las características del pequeño tamaño seccionado transversalmente radial, de la estructura compacta, de la capacidad de carga axial grande, de la carga uniforme de cada fila de rodillos, de la resistencia de desgaste, del ruido bajo de la vibración y de la larga vida. Son extrusores de tornillo gemelos paralelos. Transporte ideal del eje del tornillo.
El transporte en tándem incluyendo dos, tres, cuatro, cinco, seis, siete u ocho filas de transportes en tándem en la muestra de la compañía según la distancia de centro del tornillo, el espacio y el tamaño de la carga. La compañía también acepta los transportes en tándem de tamaños y las estructuras con excepción de la muestra.
Tipo en tándem de los transportes
1. tipo básico: El transporte adopta el espaciador elástico para conectar la lavadora del eje, conteniendo la lavadora, el rodillo y el montaje de la jaula. Los componentes de este los cojinetes empuje son desmontables. El usuario debe montar o desmontar el transporte meticuloso según nuestra guía turística.
2. Tipo del eje: El transporte es hecho penetrando un eje a través del diámetro interior interno del tipo básico que lleva y que sujeta el transporte al eje por el cuello de fijación/el anillo de retención. Los componentes de este tipo transporte son inseparables. El tipo transporte en tándem del eje es estructura variada del tipo básico.
3. El cuello de fijación cilíndrico gradual del cojinete de empuje del rodillo (tipo de la manga) es hecho cubriendo una manga al externo del tipo básico cojinete de empuje cilíndrico gradual del rodillo. Es también inseparable, y está montado y desmontado en conjunto.
