Datos del producto:
Pago y Envío Términos:
|
Material: | GCr15SiMn/GCr15 | Uso: | caja de cambios del extrusor de la alimentación de la comida |
---|---|---|---|
Rodillo: | Rodillo cilíndrico | OD: | 158,75 milímetros |
Identificación: | 43.18m m | Altura: | 278.765m m |

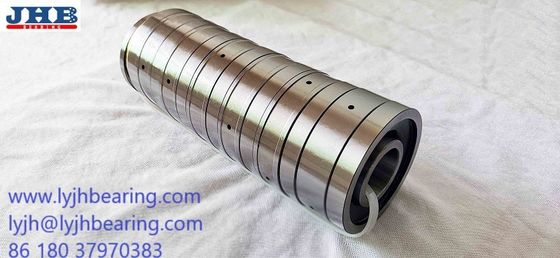

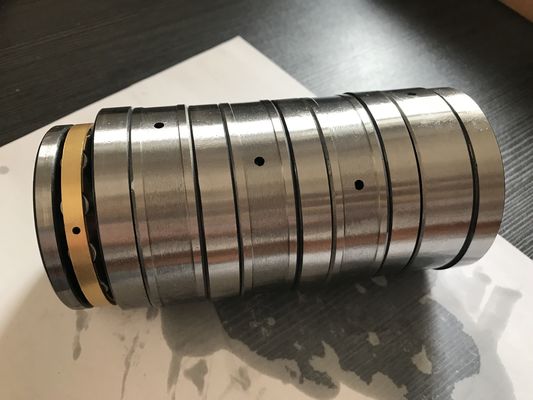

Rodamiento de rodillos en tándem de la caja de cambios grande con el eje T6AR43158A2 M6CT43158A2 43.18x158.75x278.765m m
Viejo código que lleva en tándem | Nuevo código que lleva en tándem | Unidad básica del tamaño (milímetros) |
Grado de la carga básica Unidad (KN) |
peso | material | |||
Diámetro interno milímetro |
Diámetro externo milímetro |
Altura milímetro |
Cr | Corazón | kilogramo | |||
T6AR43158A2 | M6CT43158A2 | 43,18 | 158,75 | 278,765 | 2116 | 8775 | 33 | Cromo de acero |
Tándem que lleva 6 filas que llevan el catálogo
基本尺寸 | 基本额定负荷 | 重量 | 原代号 | 现代号 | |||
Transportes | Grados de la carga básica | Peso | Old_spec | Designaciones | |||
动 | 静 | ||||||
d | D | H | dyc_Cr | stc_Cor | |||
milímetro | KN | kilogramo | |||||
25 | 105 | 234 | 1072 | 4574 | 11,9 | T6AR25105 | M6CT25105 |
28 | 72 | 150 | 434 | 1730 | 3,2 | T6AR2872 | M6CT2872 |
28 | 66 | 162,5 | 417 | 1498 | 2,1 | T6AR2866 | M6CT 2866 |
30 | 73 | 182 | 299 | 1425 | 3,72 | T6AR3073 | M6CT3073 |
30 | 127 | 288 | 1145 | 5970 | 21,7 | T6AR30127 | M6CT30127 |
30 | 150 | 335 | 2205 | 9250 | 39,4 | T6AR30150A | M6CT30150A |
30 | 145 | 335 | 2070 | 9375 | 34,8 | T6AR30145 | M6CT30145 |
32 | 78 | 163,5 | 497 | 1616 | 3,88 | T6AR3278 | M6CT3278 |
34 | 95 | 196 | 699 | 2994 | 7,28 | T6AR3495 | M6CT3495 |
38 | 160 | 360 | 1622 | 8875 | 40,8 | T6AR38160 | M6CT38160 |
38 | 160 | 340 | 1729 | 8019 | 40,8 | T6AR38160A2 | M6CT38160A2 |
43,18 | 158,75 | 278,765 | 2116 | 8775 | 33 | T6AR43158A2 | M6CT43158A2 |
85 | 290 | 580 | 6200 | 26000 | T6AR85290 | M6CT85290 |
Los transportes en tándem ofrecen una solución óptima dondequiera que los requisitos siguientes se apliquen:
■pequeño sobre radial del diseño
■altas fuerzas axiales
■vida útil larga
■energía friccional baja.
Los transportes en tándem han probado eficaz principalmente en las cajas de cambios para los extrusores de tornillo solos y gemelos en la industria del caucho y de plásticos.
Otros usos posibles incluyen:
■equipo de perforación del agujero profundo
■soldadoras de fricción.
Máquina plástica del extrusor
Uso de transportes en tándem
Al usar los transportes en tándem, las recomendaciones siguientes se deben adherir:
1. carga: el 1% del grado dinámico de la carga básica. El grado dinámico de la carga básica de cada transporte en tándem. Las figuras no enumeradas serán proporcionadas por el instituto de la salida a petición.
2. dirección de la parte radial: los rodamientos cilíndricos de los rodamientos de rodillos del complemento completo o de rodillos de aguja pueden ser utilizados.
3. elimine la inclinación: las piezas favorables se deben trabajar a máquina para eliminar cualquier inclinación.
4. montaje de tolerancias: recomendó las tolerancias de montaje siguientes: eje f6 y diámetro interior F7 de la vivienda.
5. lubricación: los transportes en tándem se deben lubricar siempre por la circulación del aceite.
La precisión de JinHang que lleva los transportes graduales de los transportes T6AR38160A2 M6CT38160A2 del rodillo del empuje del tándem de la oferta de la alimentación del extrusor cilíndrico de la comida tiene las características del pequeño tamaño seccionado transversalmente radial, de la estructura compacta, de la capacidad de carga axial grande, de la carga uniforme de cada fila de rodillos, de la resistencia de desgaste, del ruido bajo de la vibración y de la larga vida. Son extrusores de tornillo gemelos paralelos. Transporte ideal del eje del tornillo.
El transporte en tándem incluyendo dos, tres, cuatro, cinco, seis, siete u ocho filas de transportes en tándem en la muestra de la compañía según la distancia de centro del tornillo, el espacio y el tamaño de la carga. La compañía también acepta los transportes en tándem de tamaños y las estructuras con excepción de la muestra.
Tipo en tándem de los transportes
1. tipo básico: El transporte adopta el espaciador elástico para conectar la lavadora del eje, conteniendo la lavadora, el rodillo y el montaje de la jaula. Los componentes de este los cojinetes empuje son desmontables. El usuario debe montar o desmontar el transporte meticuloso según nuestra guía turística.

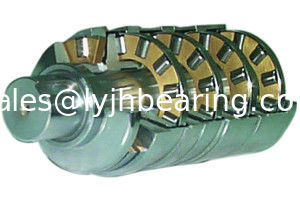

2. Tipo del eje: El transporte es hecho penetrando un eje a través del diámetro interior interno del tipo básico que lleva y que sujeta el transporte al eje por el cuello de fijación/el anillo de retención. Los componentes de este tipo transporte son inseparables. El tipo transporte en tándem del eje es estructura variada del tipo básico.
3. El cuello de fijación cilíndrico gradual del cojinete de empuje del rodillo (tipo de la manga) es hecho cubriendo una manga al externo del tipo básico cojinete de empuje cilíndrico gradual del rodillo. Es también inseparable, y está montado y desmontado en conjunto.
Un extrusor es básicamente una bomba de tornillo; el tornillo gira en un barril firmemente apropiado de los efectos de escritorio. La alimentación del semimoist o el polvo/la arena secos se introduce en el extrusor, generalmente a un índice constante de masa o de volumen que emplea un mecanismo de alimentación. El material se mueve así adelante por la rotación de los tornillos flighted. El calor se suministra generalmente externamente al barril del extrusor, y es producido en parte por la disipación viscosa de la energía mecánica. El control de la temperatura se requiere en diversas secciones del extrusor y en el extremo del dado. El material experimenta así varias operaciones de unidad como la mezcla, la compresión, esquilando, y cocinando dentro del extrusor, y finalmente se forma en el dado a través del cual el material se fuerza para salir bajo presión.
El extrusor se puede también considerar como reactor químico o bioquímico continuo. Puede estar implicado en la conversión de un biopolímero plastificado basó la formulación en una masa viscoelástica uniformemente procesada que sea apropiada para formar o formar en productos por un dado. Las reacciones/los cambios secuenciales de una manera controlada se pueden obtener en máquinas modulares especialmente diseñadas como un extrusor. Es una de las máquinas más versátiles y más bien reconocidas de las industrias alimentarias por los 40 años pasados.
